Recherche de blocs

Cette fonction permet de rechercher des blocs dans le dessin et d'effectuer un zoom sur ceux trouvés.

Appel de la commande:

Icône:

Ligne de commande: ADCSEARCHBLOCK

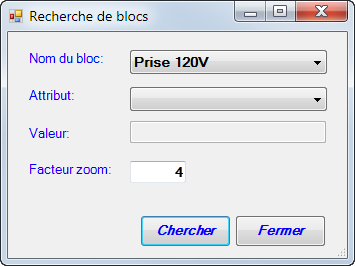

Boîte de dialogue affiché:

Résumé

Sélectionnez le nom du bloc. Vous pouvez aussi spécifier un attribut ainsi que sa valeur recherchée.

Liste d'options

Les options suivantes s'affichent:

Nom du bloc

Liste déroulante permettant de sélectionner le nom du bloc à rechercher.

Attribut

Liste déroulante permettant de sélectionner un attribut à chercher. Vous devez aussi spécifier la valeur de l'attribut à rechercher dans la zone de texte «Valeur».

Valeur

Zone de texte permettant de spécifier la valeur de l'attribut à rechercher. Cette zone n'est activée que si un attribut a été sélectionné dans la liste déroulante «Attribut».

Facteur zoom

Facteur de zoom à appliquer.

Boutons

Chercher

Démarre la recherche. Pour chaque bloc trouvé, un zoom est effectué sur le bloc. Appuyer sur n'importe quelle touche pour zoomer sur le bloc suivant. Pressez la touche «Échap» pour terminer la recherche en tout temps.

Fermer

Ferme la boîte de dialogue.
